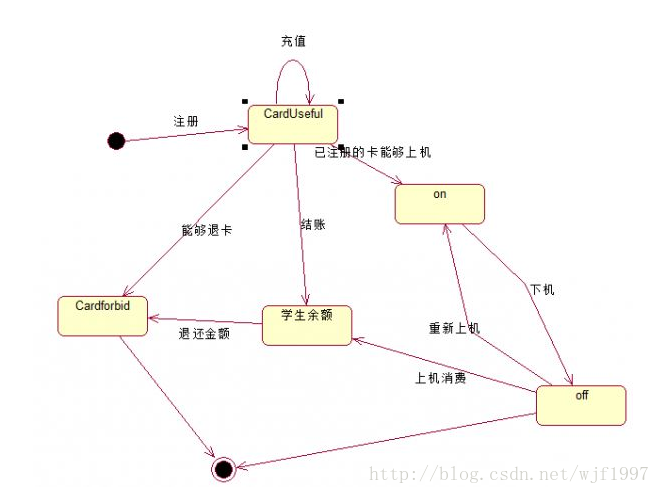

状态图（Statechart Diagram）：一个状态图表示一个状态机，主要用于表现从一个状态到另一个状态的控制流。
状态图组成：状态、转换
状态：用于定义对象在其生命周期中的条件或者状况，在此期间，对象满足某些条件，执行某些操作或者等待某些事件
状态组成 ：一个状态有5个组成部分
名字（name）：状态名字由一个字符串构成，用来识别不同的状态。
入口\出口动作（entry \ exit action）：表示进入\退出这个状态所执行的动作。
内部转换（Internal Transition）：内部转换时不会引起状态变化的转换，词转换的处罚不会导致状态的入口、出口动作被执行。
延迟事件（Deferred Event）：延迟事件该状态下暂不处理，但将推迟到该对象的另一个状态下事件处理队列。
子状态（Substate）：在复杂应用中，当状态机处于某种特定状态时，状态机所在的对象在此刻的行为还可以用一个状态机来描述。
转换：转换包括事件和动作，事件是发生在事件空间上的一点值得注意的事情，动作是原子性的，它通常表示一个简短的计算处理过程（如算术计算）
